داکت صنعتی چیست؟ راهنمای جامع انواع، کاربردها و نحوه انتخاب
📌 شناسنامه و اینفوگرافیک متنی داکت صنعتی (در یک نگاه)
کانالهای پیشرفته انتقال هوا، گاز، گردوغبار و ذرات معلق در محیطهای کارخانهای و بزرگ.
گالوانیزه، استیل، آلومینیوم، پارچهای و فلکسیبل (انعطافپذیر).
تهویه هوا، تخلیه دود و گاز سمی، کنترل دما و غبارگیری سیستمهای خط تولید.
دبی جریان هوا (CFM)، افت فشار، میزان رطوبت، دمای سیال و خورندگی محیط.
فهرست عناوین این مقاله:
- ۱. داکت صنعتی چیست و چگونه کار میکند؟
- ۲. انواع داکت صنعتی از نظر ساختار و متریال
- ۳. جدول مقایسهای انواع کانالهای صنعتی
- ۴. کاربردهای کلیدی داکتینگ در پروژهها
- ۵. فاکتورهای حیاتی در طراحی و محاسبات فنی
- ۶. مراحل گامبهگام نصب و اجرای داکت صنعتی
- ۷. عیبیابی سریع و رفع مشکلات رایج
- ۸. سوالات متداول کاربران
پاسخ سریع برای Featured Snippet:
داکت صنعتی (Industrial Duct) به شبکه لولهها و کانالهای حجیمی گفته میشود که برای هدایت، جابهجایی، تخلیه یا توزیع هوا، گازها، دود، بخارات شیمیایی و ذرات معلق در فضاهای بزرگ کارگاهی و کارخانهای به کار میروند. این تجهیزاد نسبت به نمونههای خانگی بسیار مقاومتر بوده و در برابر فشار، دما، رطوبت و مواد خورنده دوام بالایی دارند.
اگر تا به حال وارد یک سولهی بزرگ کارخانهای یا مرکز تولیدی شده باشید، احتمالاً لولهها و کانالهای غولپیکری را دیدهاید که از روی سقف یا دیوارها عبور کردهاند. این مسیرهای فلزی یا پارچهای، همان داکتهای صنعتی هستند. چرخش هوای تمیز، خروج گازهای خطرناک و حفظ ایمنی کارکنان در هر محیط صنعتی، مستقیماً به عملکرد درست این کانالها بستگی دارد.
طراحی و انتخاب سیستم داکتینگ برخلاف تصور خیلیها، فقط خرید چند متر لوله فلزی نیست! این کار نیازمند محاسبات دقیق مهندسی، شناخت مواد و بررسی شرایط محیطی است. اگر به دنبال آشنایی جامع با این تجهیزات هستید، این مقاله تمام جزئیات فنی را به زبان ساده و کاربردی در اختیارتان قرار میدهد. برای بررسی نمونه پروژههای مرتبط یا مطالعه سایر مباحث مهندسی، میتوانید بخش مقالات آموزشی سایت را هم ببینید.
داکت صنعتی چیست و چگونه کار میکند؟
در تعریفی ساده، داکت صنعتی رگهای حیاتی سیستم تهویه مطبوعع و تخلیه هوا در صنایع هستند. در جریان فعالیتهای صنعتی، حرارت زیادی تولید میشود و آلایندههای مختلفی مثل ذرات چوب، برادههای فلزی، دود لحیمکاری یا بخارات اسیدی وارد فضای کار میشوند. اگر این آلایندهها تخلیه نشوند، سلامت نیروها به خطر میافتد و دستگاههای گرانقیمت هم دچار افت کیفیت میشوند.
کارکرد داکت صنعتی بر پایه ایجاد اختلاف فشار توسط فنها یا هواکشهای صنعتی است. فن، هوا یا آلاینده را به داخل داکت میمکد و آن را به سمت بیرون ساختار یا دستگاههای تصفیه (مانند فیلترها و بگفیلترها) هدایت میکند. در برخی پروژهها نیز داکتها وظیفه دارند هوای تازه و خنکشده را بهطور یکنواخت در کل سوله توزیع کنند.
انواع داکت صنعتی از نظر ساختار و متریال
داکتهای صنعتی بر اساس جنس ماده اولیه، شکل هندسی و نوع انعطافپذیری دستهبندی میشوند. هر کدام از این مدلها برای شرایط محیطی ویژهای طراحی شدهاند:
۱. داکت گالوانیزه (Galvanized Duct)

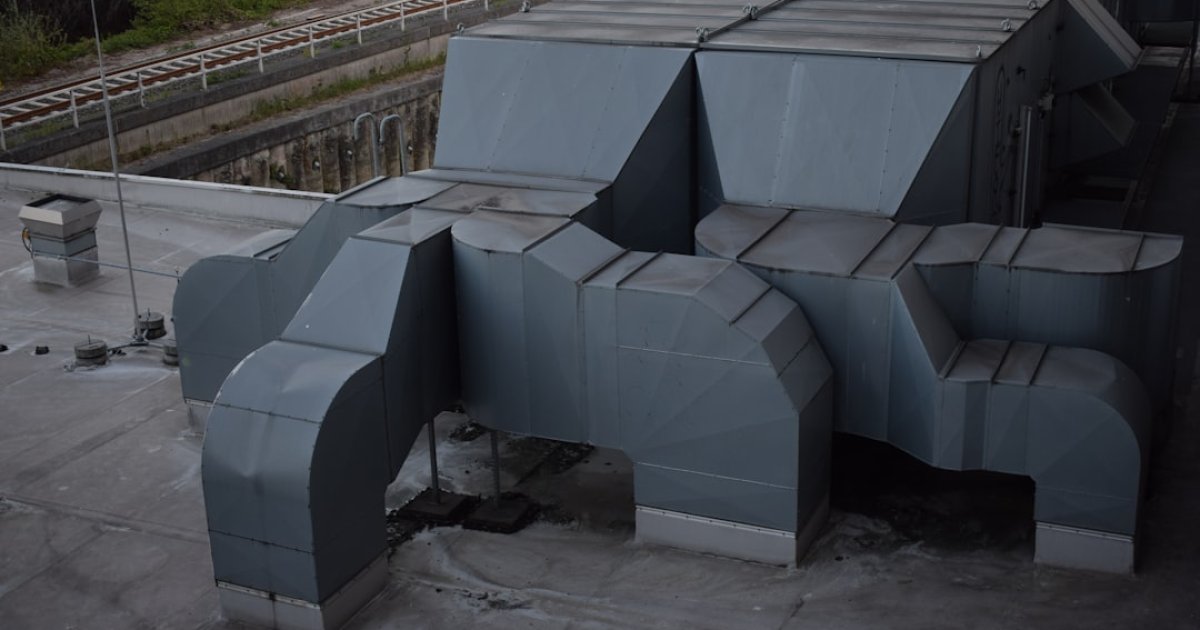

رایجترین و اقتصادیترین نوع کانال صنعتی، مدل گالوانیزه است. روی ورق فولادی این داکتها پوششی از روی (Zinc) کشیده شده تا در برابر زنگزدگی مقاوم باشد. معمولاً به دو صورت چهارگوش (مربعی/مستطیلی) و گرد ساخته میشوند.
- مزایا: قیمت مناسب، استحکام ساختاری خوب، طول عمر بالا در شرایط معمولی.
- معایب: وزن نسبتاً بالا، مقاومت محدود در برابر اسیدهای قوی.

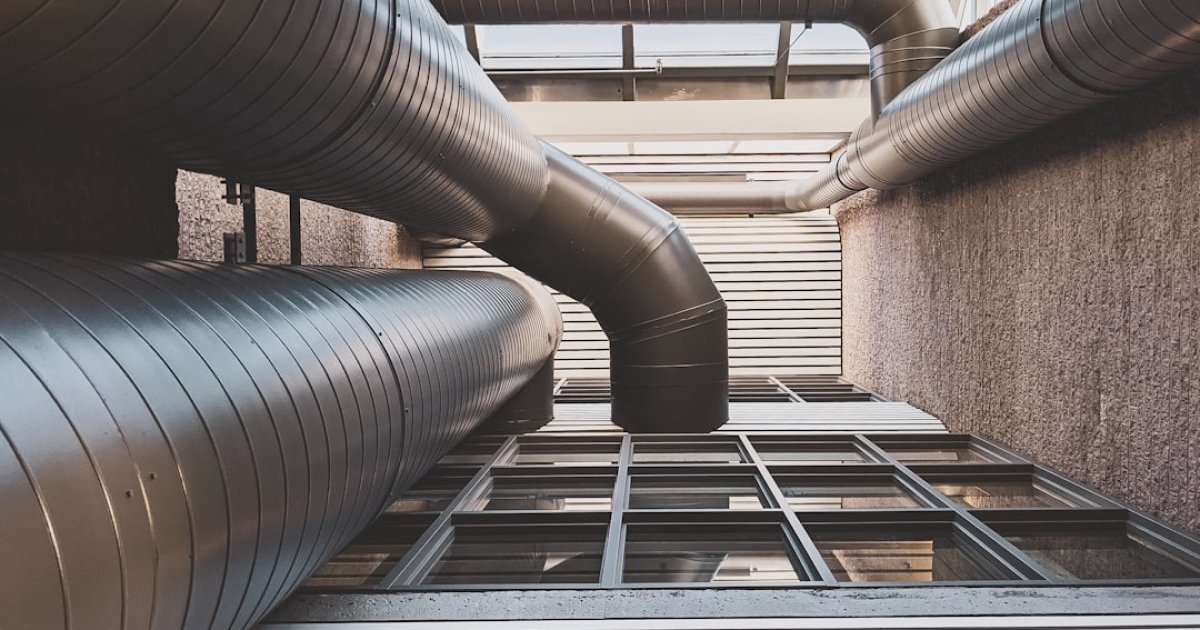

۲. داکت اسپیرال یا حلزونی (Spiral Duct)
نوعی کانال گرد است که از پیچیده شدن نوارهای فلزی به صورت حلزونی ساخته میشود. این نوع داکت به دلیل شکل آیرودینامیکی خود، افت فشار بسیار کمتری ایجاد میکند و صدا و اغتشاش جریان هوا را به حداقل میرساند. در پروژههای ساخت و ساز مدرن بسیار پرطرفدار است.
۳. داکت انعطافپذیر یا فلکسیبل (Flexible Duct)
در نقاطی که امکان استفاده از کانالهای صلب و سخت وجود ندارد یا زوایای چرخش بسیار زیاد است، از داکت فلکسیبل استفاده میشود. این داکتها معمولاً از لایههای آلومینیوم، پیویسی (PVC) یا برزنت به همراه یک فنر فلزی ساخته میشوند.
۴. داکت استیل ضد زنگ (Stainless Steel Duct)
برای محیطهایی که با مواد خورنده، اسیدها، یا دمای فوقالعاده بالا سر و کار دارند، داکتهای استیل (گرید ۳۰۴ یا ۳۱۶) بهترین گزینهاند. این کانالها در صنایع داروسازی، غذایی و شیمیایی بیشترین کاربرد را دارند.
۵. داکت پارچهای (Textile / Fabric Duct)
تکنولوژی جدیدی که جایگزین کانالهای فلزی در سالنهای ورزشی، صنایع غذایی و انبارها شده است. هوا از منافذ میکروسکوپی پارچه به صورت کاملاً یکنواخت در محیط پخش میشود و نیازی به دریچه مجزا ندارد.
جدول مقایسهای انواع کانالهای صنعتی
برای اینکه سریعتر بتوانید نوع داکت مناسب کارتان را انتخاب کنید، مشخصات اصلی آنها را در جدول زیر آوردهایم:
| نوع داکت صنعتی | ویژگیهای اصلی و بهترین کاربرد |
|---|---|
| داکت چهارگوش گالوانیزه | ارزان، ساخت آسان در محل، مناسب سولههای عمومی و تهویه مطبوع استاندارد. |
| داکت اسپیرال (گرد) | راندمان هوادهی بالا، ظاهر زیبا، افت فشار و صدای کم، مناسب فضاهای اکسپوز. |
| داکت فلکسیبل برزنتی/پیویسی | انعطاف بسیار بالا، نصب سریع در زوایا و اتصالات، مناسب انتقال ذرات و دستگاههای متحرک. |
| داکت استیل ضد زنگ | مقاومت فوقالعاده در برابر اسید، رطوبت و دمای بالا، عالی برای صنایع دارویی و بهداشتی. |
| داکت پارچهای (تکستایل) | توزیع یکنواخت و بدون جریان تند هوا، وزن بسیار سبک، شستشوی راحت، مناسب سوله غذایی. |
کاربردهای کلیدی داکتینگ در پروژهها
داکتهای صنعتی فقط محدود به کارخانههای سنگین نیستند. دامنه استفاده از آنها بسیار وسیع است:
- صنایع چوب و نجاری: برای مکش تراشهها و گردوغبار چوب از روی دستگاهها به داخل کیسههای جمعآوری.
- صنایع شیمیایی و داروسازی: تخلیه بخارات سمی و اسیدی و حفظ هوای پاکیزه در کلینرومها (پروژههای کلینروم نیازمند دقت بالا در اجرای معماری هستند که میتوانید نمونههای آن را در طراحی معماری دنبال کنید).
- کارخانجات سیمان و فولاد: جابهجایی هوای داغ با دمای چندصد درجه و تخلیه غبار سنگین.
- بازسازی سولههای قدیمی: در پروژههای بازسازی صنعتی و کارخانهای، بهروزرسانی سیستم کانالکشی یکی از اولین اقدامات برای کاهش مصرف انرژی است.
- فضاهای تجاری و رستورانهای بزرگ: هدایت بوی غذا، چربی و دود آشپزخانههای صنعتی به سمت سانتریفیوژها (گاهی طراحی داکتهای نمایان بهطور مستقیم با دکوراسیون داخلی صنعتی تلفیق میشود).
فاکتورهای حیاتی در طراحی و محاسبات فنی
⚠️ اشتباه بزرگ در سایززنی داکت!
اگر قطر داکت را کمتر از حد نیاز انتخاب کنید، سرعت هوا بالا میرود اما فشار معکوس زادی به فن وارد شده و صدای بسیار آزاردهندهای تولید میشود. از طرفی، قطر بیش از حد بزرگ باعث افت سرعت جریان هوا میشود؛ در نتیجه ذرات معلق در طول مسیر تهنشین شده و داکت مسدود میگردد!
قبل از خرید یا ساخت داکت صنعتی، مهندسان مکانیک چند پارامتر مهم را محاسبه میکنند:
- دبی جریان هوا (CFM / m³/h): حجم هوایی که باید در واحد زمان جابهجا شود.
- سرعت هوا (Air Velocity): سرعت حرکت هوا داخل کانال که بر حسب متر بر ثانیه یا پا بر دقیقه بیان میشود. این سرعت برای ذرات سنگین باید بیشتر باشد تا تهنشین نشوند.
- افت فشار استاتیک (Static Pressure Loss): اصطکاک هوا با جداره داکت و زانوییها باعث افت فشار میشود که باید با قدرت فن جبران گردد.
- عایقکاری حرارتی و صوتی: برای جلوگیری از اتلاف انرژی و اتلاف دما یا کاهش صدای موتورهای صنعتی، داکتها را با پشم شیشه یا عایقهای الاستومری میپوشانند.
مراحل گامبهگام نصب و اجراای داکت صنعتی
فرایند مشاوره فنی و نصب و اجراای کانالهای صنعتی باید کاملاً طبق اصول ایمنی صورت گیرد:
بررسی مسیر عبور کانالها تا با سایر تاسیسات (مثل کابلهای برق و لولههای آتشنشانی) تداخل نداشته باشند.
برشکاری ورقها، ساخت زانوییها، سه راهیها و تبدیلها طبق اندازههای دقیق مهندسی.
نصب پایه و ساپورتهای محکم به سقف یا دیوار سوله برای تحمل وزن کانالها.
اتصال قطعات به یکدیگر با استفاده از فلنج، پیچ و مهره و آببندی کامل درزها با چسبهای سیلیکونی یا نوار ماستیک.
روشن کردن فنها، سنجش میزان هوادهی در دهانهها و اطمینان از عدم نشتی باد یا گاز.
عیبیابی سریع و رفع مشکلات رایج داکتهای صنعتی
اگر سیستم داکتینگ شما دچار افت عملکرد شده است، جدول عیبیابی زیر به شما کمک میکند علت را سریعاً پیدا کنید:
علت احتمال: شل بودن اتصالات ساپورتها، عدم استفاده از اتصال برزنتی بین فن و داکت، یا سرعت بیش از حد هوا.
راهحل: نصب لرزهگیر برزنتی، محکم کردن پیچ و مهرههای فلنج، و چک کردن بالانس فن.
علت احتمال: نشتی در درز فلنجها، تجمع ذرات و انسداد مسیر، یا چرخیدن معکوس موتور فن.
راهحل: درزگیری مجدد با نوار ماستیک، تمیزکاری و پاکسازی داخلی کانال، و بررسی فازهای برق فن.
علت احتمال: اختلاف دمای زیاد بین هوای داخل کانال و هوای محیط سوله (عدم وجود عایق).
راهحل: عایقکاری بیرونی داکت با عایق الاستومری یا پشم شیشه با روکش آلومینیومی.
سوالات متداول کاربران
۱. داکت گرد (اسپیرال) بهتر است یا داکت چهارگوش؟
از نظر راندمان هوادهی، نویز کمتر و افت فشار پایینتر، داکت اسپیرال گرد بهتر است. اما داکت چهارگوش در فضاهایی که ارتفاع سقف کم است، فضای کمتری را اشغال میکند و افت ارتفاع کمتری ایجاد مینماید.
۲. عمر مفید داکتهای صنعتی چقدر است؟
بستگی به جنس و محیط دارد. داکتهای گالوانیزه در محیط خشک ۱۵ تا ۲۵ سال، و داکتهای استیل در محیطهای شیمیایی حتی بیش از ۳۰ سال عمر میکنند.
۳. چطور بفهمیم داکت صنعتی نیاز به تمیزکاری دارد؟
افزایش صدای کارکرد سیستم، کاهش میزان جریان هوا، خروج گردوغبار از دهانهها و افزایش مصرف برق فن از نشانههای اصلی کثیف شدن کانالها هستند. برای اطلاعات بیشتر در این زمینه پیشنهاد میکنیم صفحه سوالات متداول سایت را مطالعه کنید.
نیازمند مشاوره تخصصی در زمینه اجرای داکت و طراحی تاسیسات هستید؟
تیم مهندسی ما آماده پاسخگویی به سوالات شما و ارائه بهترین راهکارهای فنی برای پروژههای شماست.
سوالات متداول
داکت صنعتی چیست و چه کاربردی دارد؟
داکت صنعتی کانال یا لولهای پیشرفته است که برای تهویه، جابهجایی، تخلیه دود، بخارات سمی و ذرات معلق در فضاهای بزرگ کارخانهای و سولهها به کار میرود.
تفاوت داکت گالوانیزه و استیل چیست؟
داکت گالوانیزه گزینهای اقتصادی برای شرایط محیطی عمومی است، در حالی که داکت استیل در برابر اسیدها، مواد خورنده و دمای فوقالعاده بالا مقاومت بینظیری دارد.
مزیت داکت اسپیرال نسبت به داکت چهارگوش چیست؟
داکت اسپیرال به دلیل ساختار آیرودینامیکی گرد، افت فشار کمتر، صدای پایینتر و افت حرارتی بسیار کمتری ایجاد کرده و ظاهر زیباتری دارد.
اصلیترین فاکتورها در طراحی داکت صنعتی کدامند؟
دبی جریان هوا (CFM)، افت فشار سیستم، میزان رطوبت، دمای آلاینده یا هوا و خاصیت خورندگی محیط از حیاتیترین پارامترهای محاسباتی هستند.
