مقایسه نقشه سازه برای ساختمان مسکونی
فهرست مطالب
- مقدمه: چرا نقشههای سازه اهمیت دارند؟
- چکیده مقاله: یک نگاه سریع به تفاوتها
- انواع سیستمهای سازهای رایج در ساختمانهای مسکونی
- اجزای اصلی یک نقشه سازه جامع
- عوامل تاثیرگذار در انتخاب سیستم سازهای
- جدول مقایسه: قاب بتن آرمه در مقابل قاب فلزی
- اشتباهات رایج در طراحی و اجرای نقشه سازه
- راهنمای گام به گام انتخاب سیستم سازهای مناسب
- عیبیابی سریع مشکلات رایج نقشه سازه
- سوالات متداول (FAQ)
- نتیجهگیری
مقدمه: چرا نقشههای سازه اهمیت دارند؟
ساختمانهای مسکونی، پناهگاه و مأمن ما هستند. هرچقدر ظاهر آنها زیبا و دلنشین باشد، اگر زیربنای مستحکم و مهندسیشدهای نداشته باشند، امنیت و آرامش ساکنین را تامین نخواهند کرد. در این میان، نقشه سازه حکم ستون فقرات یک ساختمان را دارد. این نقشهها هستند که استحکام، پایداری و دوام یک بنا را در برابر بارهای مختلف، از جمله وزن ساکنین، اثاثیه، برف، باد و مهمتر از همه، زلزله تضمین میکنند. یک نقشه سازه خوب، نه تنها ایمنی را بالا میبرد، بلکه به بهینهسازی مصرف مصالح و کاهش هزینهها در بلندمدت نیز کمک شایانی میکند. در این مقاله قصد داریم به طور جامع به مقایسه انواع نقشههای سازه رایج در ساختمانهای مسکونی بپردازیم تا شما بتوانید با دیدی بازتر، بهترین انتخاب را برای پروژه خود داشته باشید.
💡
چکیده مقاله: یک نگاه سریع به تفاوتها
- قاب بتن آرمه: پرکاربردترین، انعطافپذیری بالا در معماری، مقاومت خوب در برابر آتش و زلزله، زمان اجرای نسبتاً طولانیتر، نیاز به قالببندی.
- قاب فلزی: سرعت اجرای بالاتر، وزن کمتر سازه، مقاومت بالا، نیاز به محافظت در برابر آتش، هزینه اولیه بیشتر، دقت بالا در اجرا.
- دیوار باربر: مناسب برای ساختمانهای کمطبقه، اقتصادی، محدودیت در بازشوها و پلان، عدم انعطافپذیری معماری.
- عوامل کلیدی: نوع خاک، تعداد طبقات، بودجه، زمان، آییننامهها و زیباییشناسی معماری، همگی در انتخاب نهایی نقش دارند.
- نقشه سازه جامع: شامل فونداسیون، ستونگذاری، تیرریزی، سقف و جزئیات اجرایی است که هر کدام حیاتی هستند.
- هدف نهایی: ایمنی، دوام، بهینهسازی هزینهها و تطابق با نیازهای پروژه.
انواع سیستمهای سازهای رایج در ساختمانهای مسکونی
در طراحی سازه ساختمانهای مسکونی، مهندسین چندین گزینه اصلی برای سیستم سازهای دارند. انتخاب هر کدام، مزایا و معایب خاص خود را دارد و بسته به شرایط پروژه، بهترین گزینه انتخاب میشود.
قاب بتن آرمه (بتنی)
سیستم قاب بتن آرمه، یکی از پرکاربردترین سیستمها در ساخت و ساز مسکونی، بهویژه در ایران است. در این سیستم، ستونها و تیرها از بتن مسلح (بتن همراه با میلگرد فولادی) ساخته میشوند و بارها را به فونداسیون منتقل میکنند.
- مزایا:
- مقاومت بسیار خوب در برابر آتش.
- انعطافپذیری بالا در طراحی معماری (قابلیت اجرای دهانههای بزرگ و فرمهای متنوع).
- مقاومت مطلوب در برابر زلزله در صورت طراحی و اجرای صحیح.
- عمر مفید طولانی و نیاز به نگهداری کمتر.
- معایب:
- وزن بالای سازه (نیاز به فونداسیون قویتر).
- سرعت اجرای نسبتاً پایینتر نسبت به سازه فلزی (به دلیل نیاز به قالببندی و زمان عملآوری بتن).
- نیاز به فضای بیشتر برای اعضا سازهای (ستونها و تیرهای ضخیمتر).
- موارد کاربرد: از ساختمانهای ویلایی تا برجهای بلندمرتبه، سیستم بتنی کاربرد گستردهای دارد.
قاب فلزی (فولادی)
در سیستم قاب فلزی، اجزای اصلی سازه (ستونها، تیرها) از پروفیلهای فولادی ساخته میشوند که با اتصالات جوشی یا پیچی به هم متصل میگردند.
- مزایا:
- سرعت اجرای بسیار بالا (ساخت قطعات در کارخانه و مونتاژ در محل).
- وزن کمتر سازه نسبت به بتنی (کاهش بار روی فونداسیون).
- مقاومت بالا و شکلپذیری عالی در برابر نیروهای جانبی مانند زلزله.
- فضای اشغال شده کمتر توسط ستونها و تیرها (امکان ایجاد فضاهای بزرگتر).
- معایب:
- مقاومت پایین در برابر آتش (نیاز به پوششهای محافظ در برابر حریق).
- هزینه اولیه بالاتر نسبت به بتن (به دلیل قیمت فولاد و دقت اجرا).
- نیاز به تخصص و دقت بسیار بالا در جوشکاری و اتصالات.
- ملاحضات زنگزدگی و خوردگی (نیاز به محافظت).
- موارد کاربرد: ساختمانهای بلندمرتبه، پلها، و سازههایی که سرعت و وزن کم از اهمیت بالایی برخوردارند.
سیستم دیوار باربر
در سیستم دیوار باربر، بار اصلی ساختمان توسط دیوارهای بتنی یا مصالح بنایی (آجر، بلوک) به فونداسیون منتقل میشود. در این سیستم، ستون و تیر به شکل متداول وجود ندارد یا بسیار محدود است.
- مزایا:
- اقتصادی بودن (بهخصوص برای ساختمانهای کمطبقه).
- سادگی اجرا.
- معایب:
- محدودیت در تعداد طبقات (معمولا تا ۳ یا ۴ طبقه).
- عدم انعطافپذیری در پلان معماری (دیوارها نمیتوانند جابجا شوند یا حذف گردند).
- محدودیت در ایجاد بازشوها (پنجره و در) بزرگ.
- عملکرد ضعیفتر در برابر زلزلههای شدید نسبت به قابهای بتنی و فلزی (در صورت عدم رعایت مقررات و جزئیات).
- موارد کاربرد: ساختمانهای مسکونی ویلایی یا آپارتمانهای کمطبقه.
سیستمهای ترکیبی
گاهی اوقات، برای بهرهبرداری از مزایای هر سیستم و پوشش معایب آنها، از سیستمهای ترکیبی استفاده میشود. مثلاً ترکیبی از قاب بتنی و دیوارهای برشی بتنی، یا قاب فلزی با دیوارهای برشی بتنی. این رویکرد به ویژه در ساختمانهای بلند یا با هندسه پیچیده رایج است و اجازه میدهد تا بهینهترین حالت از لحاظ سازهای و اقتصادی حاصل شود.

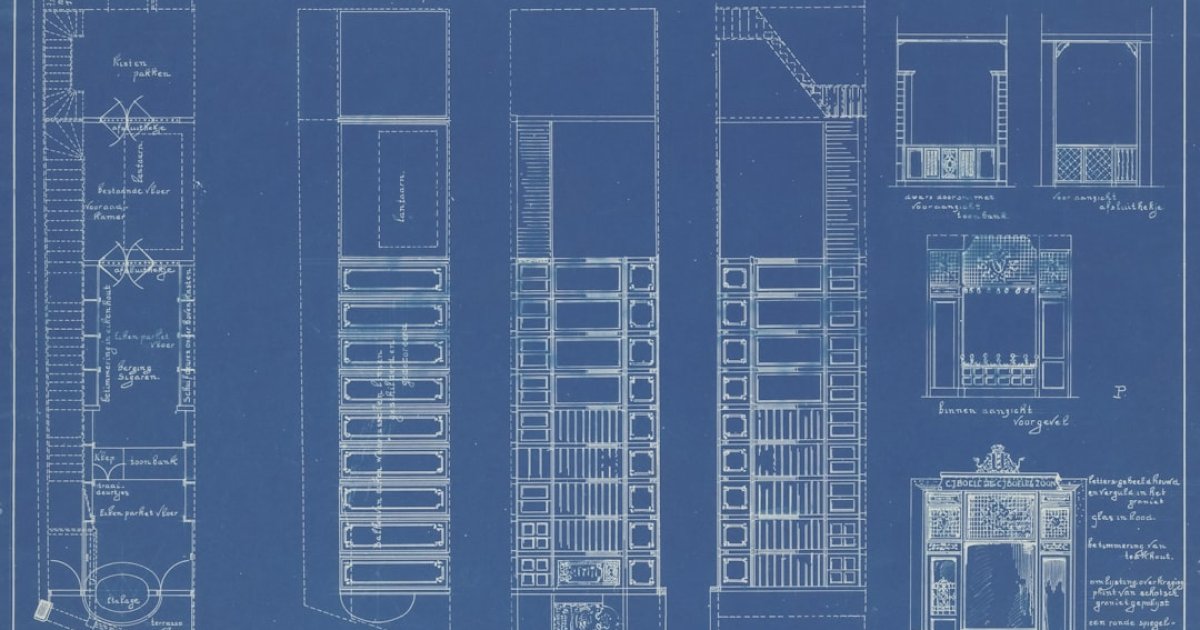

اجزای اصلی یک نقشه سازه جامع
نقشه سازه تنها یک برگ کاغذ نیست، بلکه مجموعهای دقیق از اطلاعات مهندسی است که راهنمای اصلی پیمانکاران و اکیپهای اجرایی در تمام مراحل ساخت است. این نقشهها معمولا شامل بخشهای زیر هستند:
- نقشههای فونداسیون (پیسازی): نشاندهنده ابعاد، عمق، نوع فونداسیون (نواری، گسترده، منفرد و…) و جزئیات آرماتوربندی آن است. این بخش حیاتیترین جزء است زیرا تمام بارهای ساختمان را به زمین منتقل میکند.
- نقشههای ستونگذاری: موقعیت دقیق ستونها در پلان، ابعاد مقطع آنها و جزئیات آرماتوربندی (میلگردهای طولی و خاموتها) در هر طبقه را نمایش میدهد.
- نقشههای تیرریزی: چیدمان تیرها، ابعاد مقاطع آنها و جزئیات آرماتوربندی را نشان میدهد. این نقشهها تضمین میکنند که سقف به درستی بار را به ستونها منتقل کند.
- نقشههای سقف: جزئیات مربوط به دالها، تیرچهبلوکها، سقفهای عرشه فولادی یا هر نوع سقف دیگری را شامل میشود. این بخش شامل پلان سقف، جزئیات آرماتوربندی یا جایگذاری اجزای سقف است.
- جزئیات اجرایی: شامل برشهای خاص، اتصالات پیچیده، جزئیات دیوارهای برشی، راهپلهها، و هر نکته مهم دیگری که برای اجرای صحیح نیاز به توضیح بیشتری دارد.
- دفترچه محاسبات: گرچه بخشی از نقشه نیست، اما تکمیلکننده آن است و محاسبات فنی مهندس سازه برای رسیدن به این نقشهها را در خود دارد.
عدم دقت در هر یک از این بخشها میتواند منجر به مشکلات جدی در طولانی مدت شود.
عوامل تاثیرگذار در انتخاب سیستم سازهای
انتخاب سیستم سازهای مناسب برای یک ساختمان مسکونی، یک تصمیم پیچیده است که به عوامل متعددی بستگی دارد. این عوامل، نقاط قوت و ضعف هر سیستم را پررنگتر میکنند و مهندس سازه باید با در نظر گرفتن همه آنها به بهترین نتیجه برسد.
- نوع خاک و ژئوتکنیک: مقاومت و نوع خاک محل احداث، اصلیترین فاکتور در طراحی فونداسیون و انتخاب وزن سازه است. خاک ضعیف، نیاز به فونداسیون گستردهتر یا شمعکوبی دارد و میتواند انتخاب سیستمهای سنگینتر (مانند بتنی) را پرهزینهتر کند.
- مقررات ملی ساختمان و آییننامهها: ضوابط محلی و ملی (مانند مقررات ملی ساختمان، آییننامه ۲۸۰۰ زلزله) نوع و ابعاد سازه را تحت تاثیر قرار میدهند و محدودیتهایی را اعمال میکنند.
- تعداد طبقات و کاربری: در ساختمانهای بلندمرتبه، سیستمهای قاب فلزی یا بتنی با دیوارهای برشی عملکرد لرزهای بهتری دارند. برای ساختمانهای کمطبقه، گزینههای اقتصادیتر نیز مطرح میشوند.
- بودجه و زمانبندی: هزینههای اولیه و زمان اجرای پروژه، از عوامل کلیدی در تصمیمگیری هستند. سازههای فلزی معمولا سرعت اجرا را بالا میبرند اما ممکن است هزینه اولیه بیشتری داشته باشند.
- زیباییشناسی و معماری: خواستههای معمار در مورد دهانههای بزرگ، تعداد بازشوها، یا سبک خاص معماری (مثل نمای مدرن سه بعدی) میتواند انتخاب سازه را تحت تاثیر قرار دهد.
- دسترسی به مصالح و نیروی کار: در برخی مناطق، دسترسی به فولاد یا بتن با کیفیت، یا نیروی کار ماهر برای اجرای هر یک از سیستمها متفاوت است و میتواند بر تصمیم نهایی اثر بگذارد.
جدول مقایسه: قاب بتن آرمه در مقابل قاب فلزی
برای درک بهتر تفاوتهای اصلی بین دو سیستم سازهای پرکاربرد، به مقایسه آنها در جدول زیر میپردازیم:
| معیار مقایسه | قاب بتن آرمه | قاب فلزی |
|---|---|---|
| سرعت اجرا | متوسط (نیاز به قالببندی و عملآوری) | بالا (پیشساخت و مونتاژ سریع) |
| وزن سازه | سنگین | سبک |
| هزینه اولیه | متوسط تا پایینتر | بالاتر |
| مقاومت در برابر آتش | بالا (ذاتاً مقاوم) | پایین (نیاز به پوشش محافظ) |
| انعطافپذیری معماری | بالا | بالا |
| نیاز به نگهداری | کم | متوسط (کنترل زنگزدگی) |
| دقت اجرا | متوسط (با امکان خطا) | بالا (نیاز به دقت در کارخانه و مونتاژ) |
اشتباهات رایج در طراحی و اجرای نقشه سازه
حتی با بهترین نیتها، اشتباهاتی در طراحی یا اجرای نقشههای سازه رخ میدهد که میتواند عواقب جبرانناپذیری داشته باشد. آشنایی با این اشتباهات به شما کمک میکند تا نظارت دقیقتری بر پروژه خود داشته باشید:
- عدم توجه به ژئوتکنیک: نادیده گرفتن نتایج آزمایش خاک و طراحی فونداسیون بر اساس دادههای ناکافی یا فرضیات اشتباه.
- ناهماهنگی بین نقشههای معماری و سازه: تداخل ستونها با فضاها یا بازشوهای معماری، یا عدم امکان اجرای طرح معماری با سیستم سازهای انتخابشده. مشاوره معماری صحیح این مشکل را حل میکند.
- نقص در جزئیات اجرایی: عدم ارائه جزئیات کافی برای اتصالات، آرماتوربندی یا برشهای خاص، که منجر به خطاهای اجرایی میشود.
- تغییرات خودسرانه در اجرا: پیمانکار یا مجری بدون مشورت با مهندس ناظر و طراح، اقدام به تغییر در ابعاد یا مصالح سازه کند.
- کیفیت پایین مصالح: استفاده از بتن با عیار کمتر از حد مجاز، فولاد با مقاومت نامناسب یا میلگرد زنگزده.
- عدم رعایت پوشش بتن: عدم رعایت حداقل پوشش بتن روی میلگردها، که منجر به زنگزدگی و کاهش مقاومت سازه در درازمدت میشود.
- نظارت ناکافی: عدم حضور یا نظارت دقیق مهندس ناظر در مراحل حیاتی اجرای سازه.
راهنمای گام به گام انتخاب سیستم سازهای مناسب
انتخاب صحیح سیستم سازهای، یک فرآیند تصمیمگیری دقیق و مرحلهای است. با دنبال کردن این مراحل، میتوانید بهترین گزینه را برای پروژه مسکونی خود شناسایی کنید:
- گام ۱: جمعآوری اطلاعات اولیه پروژه: شامل تعداد طبقات، مساحت، کاربری فضاها، موقعیت جغرافیایی، و هرگونه الزامات خاص معماری (مثلاً دهانههای بزرگ، کنسولها و…).
- گام ۲: انجام آزمایشات ژئوتکنیک (آزمایش خاک): این گام اساسی است. اطلاعات حاصل از آزمایش خاک، مشاوره فنی برای طراحی فونداسیون و نوع سیستم سازهای را فراهم میکند.
- گام ۳: بررسی آییننامهها و مقررات محلی: از جمله آییننامه ۲۸۰۰ (مربوط به زلزله)، مقررات ملی ساختمان و ضوابط شهرداری.
- گام ۴: برآورد بودجه و زمانبندی: با توجه به منابع مالی و محدودیتهای زمانی، گزینههای سازهای موجود را ارزیابی کنید.
- گام ۵: مشاوره با مهندس سازه و معمار: یک مهندس سازه مجرب، با همکاری معمار، بهترین گزینه را با در نظر گرفتن تمام جوانب فنی، اقتصادی و زیباییشناختی به شما پیشنهاد میدهد. تماس با کارشناسان ما میتواند شروع خوبی باشد.
- گام ۶: ارزیابی گزینهها: مزایا و معایب هر سیستم (فلزی، بتنی، دیوار باربر و ترکیبی) را با توجه به اطلاعات جمعآوری شده مقایسه کنید.
- گام ۷: انتخاب و نهاییسازی: پس از بررسیهای لازم، بهترین سیستم سازهای را انتخاب و فرآیند طراحی و تهیه نقشههای اجرایی را آغاز کنید.
🛠️
عیبیابی سریع مشکلات رایج نقشه سازه
-
مشکل: مشاهده ترک در دیوارها یا سقف پس از بتنریزی.
راهحل: این مشکل ممکن است ناشی از نشست نامتقارن فونداسیون، اجرای نادرست بتنریزی یا عدم عملآوری صحیح بتن باشد. حتماً با مهندس ناظر تماس بگیرید. ممکن است نیاز به بررسی ژئوتکنیکی مجدد یا تقویت سازه باشد. -
مشکل: انحراف ستونها از راستای عمودی.
راهحل: این خطا معمولا بهخاطر شاقول نبودن قالبها در زمان بتنریزی یا جوشکاری نامناسب در سازه فلزی است. برای رفع این مشکل باید از مهندس سازه مشورت بگیرید. در برخی موارد نیاز به تخریب و اجرای مجدد است. -
مشکل: عدم تطابق ابعاد ستون یا تیر در نقشه با واقعیت اجرایی.
راهحل: این موضوع بسیار جدی است و میتواند مقاومت سازه را به خطر بیندازد. بلافاصله کار را متوقف کرده و با مهندس طراح و ناظر مشورت کنید. ممکن است نیاز به طرح تقویتی یا تخریب بخش مربوطه باشد. -
مشکل: زنگزدگی میلگردها قبل از بتنریزی.
راهحل: مقدار کمی زنگزدگی سطحی اشکال ندارد، اما زنگزدگی شدید باید قبل از بتنریزی با برس سیمی تمیز شود. میلگردهای با زنگزدگی عمیق و پوسته شده نباید استفاده شوند.
سوالات متداول (FAQ)
آیا میتوانم بدون نقشه سازه ساختمان بسازم؟
خیر، طبق قوانین نظام مهندسی و مقررات ملی ساختمان، ساخت هرگونه بنا بدون نقشه سازه تایید شده توسط مهندس ناظر و اخذ مجوزهای لازم غیرقانونی و بسیار خطرناک است. این کار میتواند منجر به خسارات جانی و مالی جبرانناپذیری شود.
چه زمانی باید نقشه سازه طراحی شود؟
طراحی نقشه سازه باید پس از نهایی شدن نقشههای معماری و قبل از شروع هرگونه عملیات اجرایی در محل پروژه انجام شود. این کار به هماهنگی کامل بین بخشهای معماری و سازه کمک میکند.
آیا سیستم سازهای فلزی برای مناطق زلزلهخیز بهتر است؟
هر دو سیستم فلزی و بتنی، در صورت طراحی صحیح و مطابق با آییننامههای لرزهای (همچون ۲۸۰۰ ایران)، مقاومت خوبی در برابر زلزله از خود نشان میدهند. سازههای فلزی به دلیل شکلپذیری بیشتر، ممکن است در زلزلههای شدیدتر رفتار بهتری داشته باشند، اما این امر به طراحی و جزئیات اتصالات بستگی دارد. برای خدمات طراحی سازه با ما تماس بگیرید.
نقش مهندس ناظر در فرآیند اجرای نقشه سازه چیست؟
مهندس ناظر مسئول تطابق کامل عملیات اجرایی با نقشههای مصوب، مقررات ملی ساختمان و استانداردهای فنی است. او کیفیت مصالح، نحوه اجرا و رعایت جزئیات را کنترل کرده و از بروز خطاها جلوگیری میکند. حضور منظم و دقیق ناظر برای تضمین ایمنی و کیفیت ساختمان ضروری است. میتوانید از مقالات وبلاگ ما برای آگاهی بیشتر استفاده کنید.
نتیجهگیری
انتخاب صحیح و اجرای دقیق نقشه سازه، سنگ بنای هر ساختمان مسکونی ایمن و بادوام است. همانطور که دیدیم، هیچ سیستم سازهای به طور مطلق “بهترین” نیست، بلکه انتخاب باید بر مبنای تحلیل دقیق عوامل متعددی از جمله شرایط محیطی، خواستههای معماری، بودجه و زمانبندی پروژه صورت گیرد. همکاری نزدیک بین کارفرما، معمار و مهندس سازه، کلید موفقیت در این فرآیند است. سرمایهگذاری در طراحی سازهای صحیح، نه تنها امنیت جانی و مالی ساکنین را تامین میکند، بلکه ارزش و دوام ملک را در بلندمدت نیز افزایش میدهد. همیشه به یاد داشته باشید که ایمنی، مهمترین بخش هر ساخت و سازی است.
